Martin Impact Cradle (Tấm đỡ chịu lực) hỗ trợ băng tải tại điểm chuyển tải bằng cách hấp thụ lực va đập từ vật liệu rơi, góp phần hạn chế hư hỏng dây băng và kết cấu đỡ. Hãy cùng Focus tìm hiểu các dòng thiết bị, tiêu chí lựa chọn và giá trị vận hành trong giải pháp Transfer Point.
1. Vì sao cần Impact Cradle (tấm đỡ chịu lực) tại điểm chuyển tải?
Tại khu vực chuyển tải (transfer point), vật liệu rơi từ độ cao xuống băng tải tạo ra lực va đập lớn. Nếu băng không được đỡ đúng cách, lực này có thể gây võng băng, làm hư hỏng băng và kết cấu, tăng mài mòn các bộ phận và tạo điều kiện phát sinh tràn liệu, bụi. Martin Engineering phát triển hệ thống Belt Support và Impact Cradle nhằm hấp thụ lực va đập, duy trì đường chạy ổn định của băng và hỗ trợ làm kín khu vực loading zone.
Martin Impact Cradle được lắp bên dưới băng tại vùng cấp liệu/chuyển tải. Các thanh impact bar sử dụng lớp bề mặt ma sát thấp UHMW kết hợp lớp vật liệu đàn hồi hấp thụ năng lượng, đồng thời được gia cường bằng kết cấu thép tùy theo cấp tải. Thiết kế này giúp phân bố lực lên vùng đỡ thay vì để toàn bộ lực tác động trực tiếp lên băng và kết cấu conveyor.
2. Phân biệt các dòng Martin® Impact Cradle (tấm đỡ chịu lực)
Dòng sản phẩm
Cấp tải/ứng dụng
Khổ băng tham khảo
Đặc điểm nổi bật
Định hướng lựa chọn
Impact Cradle LD
Light Duty – tải va đập thấp đến trung bình
500–1.400 mm
Tay đỡ điều chỉnh; bù mòn khoảng 5°; phù hợp CEMA C/D
Loading zone thông thường, yêu cầu hấp thụ lực ở mức Light Duty
Impact Cradle MD
Medium Duty – tải va đập cao hơn LD
500–2.000 mm
Thanh impact bar gia cường thép; UHMW + urethane; thay thanh bằng 4 bulông
Ứng dụng công nghiệp với tải va đập trung bình/cao
Impact Cradle HD
Heavy Duty – tải va đập rất cao
Theo cấu hình/CEMA E6–E7
Kết cấu Heavy Duty; chịu lực va đập khoảng 12.000–17.000 lbf
Loading zone nặng, vật liệu lớn/nặng hoặc điều kiện va đập khắc nghiệt
High Speed Impact Cradle
Băng tốc độ cao / năng suất lớn
760–2.400 mm tùy cấu hình
Kết hợp idler và elastomer suspension; thiết kế cho tốc độ cao
Khi tốc độ băng vượt giới hạn phù hợp của impact-bar cradle thông thường
2.1 Martin® Impact Cradle LD – Light Duty
Tính năng và lợi ích:
Khung đỡ khu vực xếp dỡ có khả năng hấp thụ lực lên đến 8500 pound (3856 kg) trong các ứng dụng xếp dỡ bằng băng tải khắc nghiệt.
Các tay đỡ có thể điều chỉnh cho phép khớp chính xác với góc rãnh của đai; cơ cấu lệch tâm cho phép điều chỉnh 5 độ để bù lại sự mài mòn của thanh.
Khung đỡ giúp ổn định đường băng tải, loại bỏ hiện tượng võng băng tải và giảm lượng vật liệu thất thoát.
Các tay đỡ có thể điều chỉnh giúp đơn giản hóa việc đặt giá đỡ dưới khu vực chất hàng.
Phù hợp với biên dạng con lăn dẫn hướng CEMA “C” và “D”; Tuân thủ Tiêu chuẩn CEMA số 502-2016 về Thông số kỹ thuật máng và con lăn dẫn hướng hồi lưu cho băng tải vật liệu rời.
Sản phẩm phù hợp với các loại thắt lưng có chiều rộng từ 24 đến 48 inch (500 đến 1400 mm).
Được bảo hộ bởi bằng sáng chế số 6,454,083 của Hoa Kỳ.

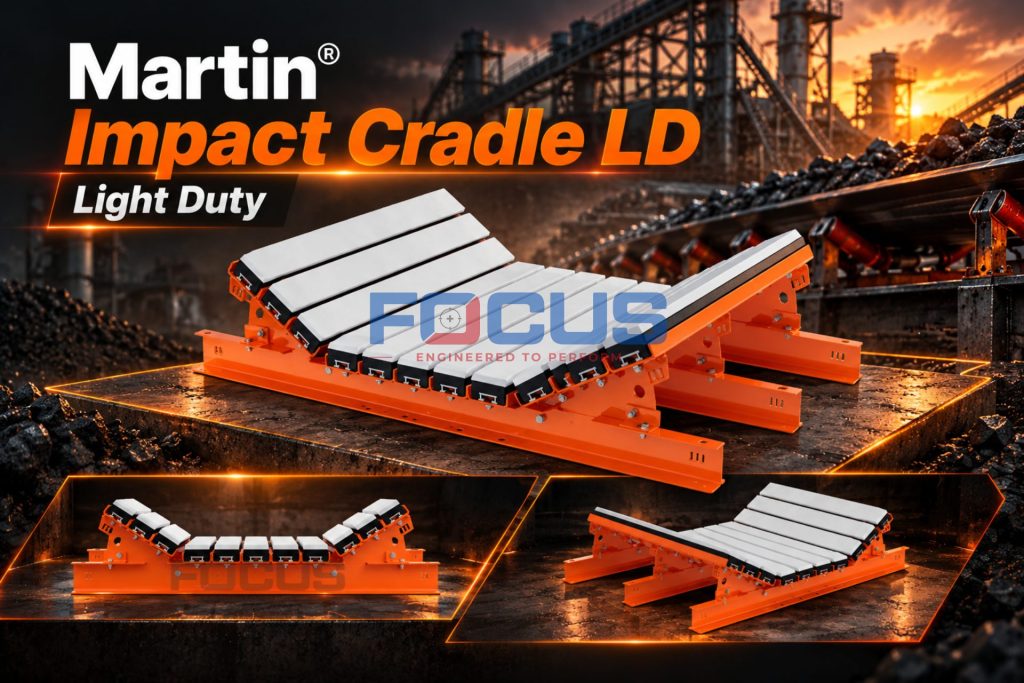

Martin® Impact Cradle LD – Light Duty

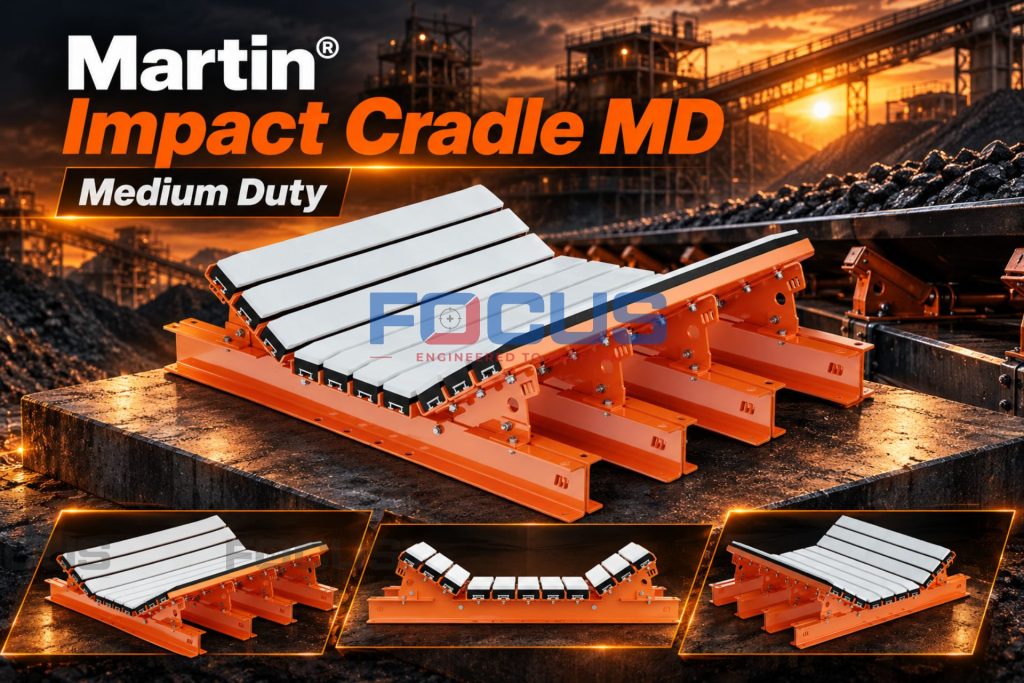

2.2 Martin® Impact Cradle MD – Medium Duty
Tính năng và lợi ích:
Cốt thép gia cường cho thanh chống va đập; mỗi thanh chống va đập được gia cường bằng một lớp thép góc.
Các giá đỡ có thể điều chỉnh giúp việc lắp đặt dễ dàng; các cánh có thể điều chỉnh để phù hợp với mọi góc máng tiêu chuẩn.
Cho phép bù trừ hao mòn; các khớp lệch tâm trong giá đỡ cánh cho phép điều chỉnh độ hao mòn của các thanh ngoài lên năm mức.
Các thanh chịu lực bền bỉ; các thanh chắc chắn được cấu tạo bởi một lớp trên cùng bằng UHMW có độ ma sát thấp và một lớp dưới bằng polyurethane hấp thụ năng lượng.
Thay thế thanh giằng đơn giản; mỗi thanh giằng được cố định bằng bốn bu lông.
Đáp ứng các tiêu chuẩn thiết kế của CEMA; giá đỡ chịu lực phù hợp với Tiêu chuẩn CEMA số 502-2016 & 575-2013 về máng và con lăn hồi lưu cho băng tải vật liệu rời.
Được thiết kế để phù hợp với băng tải của bạn; Giá đỡ va đập Martin ® Impact Cradle MD có sẵn cho các loại băng tải rộng từ 24 đến 72 inch (500 đến 2000 mm).
Cấu trúc chắc chắn chịu được va đập; đế nôi vững chắc được tạo thành từ các rãnh.
Martin® Impact Cradle MD – Medium Duty

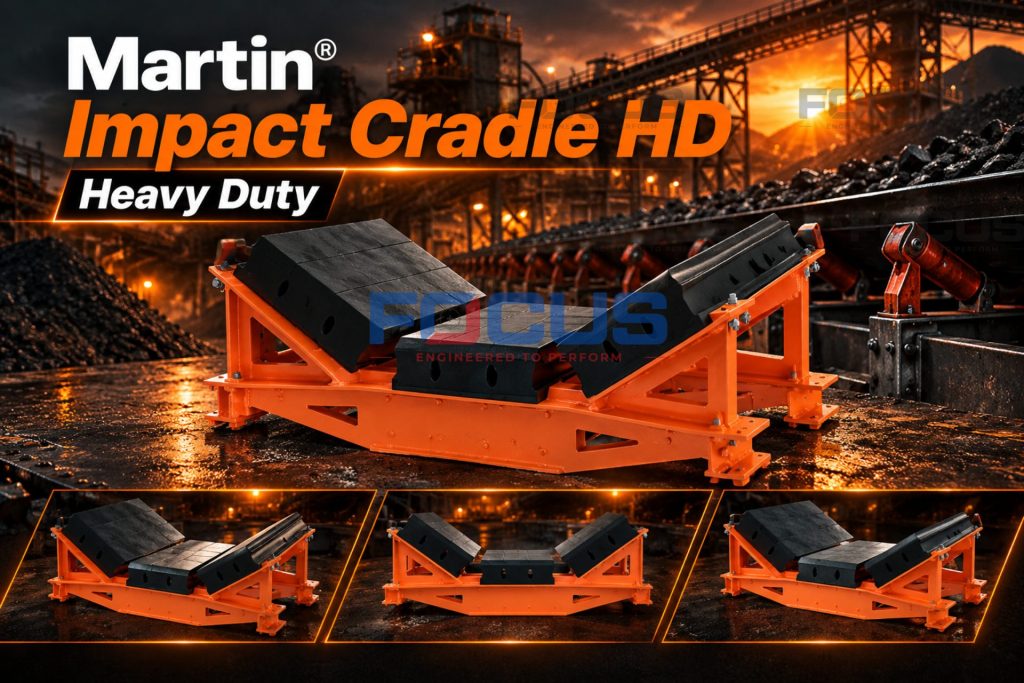

2.3 Martin® Impact Cradle HD – Heavy Duty
Tính năng và lợi ích:
Các thanh chắn có lớp trên cùng là UHMW trơn nhẵn được đúc liền với lớp đế bằng cao su SBR hấp thụ va chạm.
Mỗi thanh chống va đập đều được gia cố bằng kết cấu đỡ bằng thép.
Giá đỡ chống va đập Martin ® được phân loại là loại chịu tải nặng (H) theo tiêu chuẩn CEMA 575-2013.
Khung đỡ Impact Cradle HD phù hợp với cấu hình CEMA E6 hoặc E7.
Khung đỡ chịu lực chắc chắn được thiết kế đặc biệt để chịu được lực tác động mạnh tại khu vực xếp dỡ băng tải (17.000 lbs).
Khung đỡ tích hợp công nghệ Trac-Mount™ giúp dễ dàng thay thế thanh đỡ.
Được bảo hộ bởi bằng sáng chế số 6,454,083 của Hoa Kỳ.
Martin® Impact Cradle HD – Heavy Duty

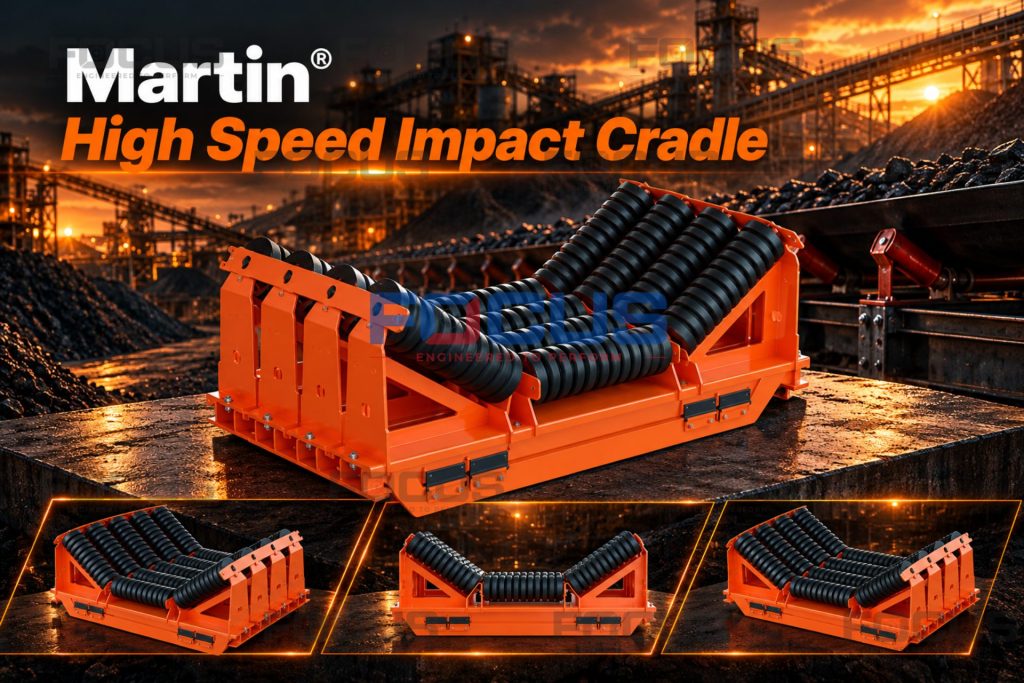

2.4 Martin® High Speed Impact Cradle
Tính năng và lợi ích:
Các giá đỡ kết nối phía trên cải tiến, đang chờ cấp bằng sáng chế, liên kết các con lăn dẫn hướng với nhau trong toàn bộ khu vực chịu tải, cho phép chúng hoạt động cùng nhau như một cấu trúc thống nhất.
Hệ thống treo thanh đàn hồi hấp thụ các chấn động do va chạm, tối đa hóa tuổi thọ của cấu trúc đỡ dây đai và các bộ phận lăn.
Được thiết kế và chế tạo dành cho băng tải tốc độ cao/tải trọng lớn.
Được thiết kế để chịu được tốc độ cao nhất có thể đạt được với các con lăn dẫn hướng chịu tải nặng.
Thiết kế con lăn dẫn hướng gắn trên ray giúp dễ dàng bảo trì.
Khoảng cách giữa các con lăn nhỏ giúp làm kín đai hiệu quả và hỗ trợ đai tốt hơn.
Sẽ đáp ứng được chiều rộng băng tải và góc máng theo tiêu chuẩn CEMA, DIN, SABS và các tiêu chuẩn băng tải khác.
Tương thích với mọi thiết kế cuộn của nhà sản xuất.
Martin® High Speed Impact Cradle
3. Hướng dẫn lựa chọn các dòng Martin Impact Cradle
Việc lựa chọn không nên chỉ dựa trên khổ băng. Cần đánh giá tổng thể điều kiện loading zone và lực va đập thực tế.
Khối lượng cục vật liệu lớn nhất: Xác định kích thước và khối lượng cục vật liệu lớn nhất có khả năng rơi xuống băng.
Chiều cao rơi: Xác định khoảng cách từ điểm xả/điểm rơi của vật liệu đến mặt băng. Chiều cao rơi càng lớn thì năng lượng va đập càng cao.
Điều kiện vận hành: Kiểm tra tốc độ băng, năng suất, loại vật liệu, mật độ tải, độ ẩm và khả năng vật liệu có cạnh sắc hoặc tính mài mòn cao.
Kết cấu conveyor: Kiểm tra khổ băng, góc lòng máng, cấu hình idler, không gian lắp đặt và kết cấu hiện hữu.
Mức độ va đập: Sử dụng khối lượng cục vật liệu và chiều cao rơi để xác định cấp Light / Medium / Heavy Duty; với băng tốc độ cao cần xem xét High Speed Impact Cradle.
Khả năng bảo trì: Ưu tiên thiết kế cho phép thay impact bar thuận tiện, điều chỉnh góc và bù mòn để giảm thời gian dừng máy.
4. Bảng so sánh các dòng tấm đỡ chịu lực theo đặc điểm kỹ thuật
Tiêu chí
LD
MD
HD
High Speed
Ý nghĩa khi chọn
Mức va đập
Thấp
Trung bình
Rất cao
Cao + tốc độ cao
Yếu tố chính để xác định cấp cradle
Khu vực loading zone
✓
✓
✓
✓
Đặt tại vùng vật liệu rơi trực tiếp lên băng
Điều chỉnh góc
✓
✓
✓*
Theo cấu hình
Cần khớp với trough angle và profile băng
Hỗ trợ giảm võng băng
✓
✓
✓
✓
Giúp duy trì belt line ổn định
Tốc độ băng cao
—
—
Giới hạn theo cấu hình
✓
High Speed dành cho ứng dụng tốc độ/năng suất lớn
Ứng dụng điển hình
Loading zone thông thường
Công nghiệp nặng
Heavy-duty
High-speed/high-tonnage
Không chọn chỉ theo khổ băng
* Thông số thực tế cần được xác nhận theo cấu hình và tài liệu kỹ thuật của từng model.
5. Giá trị kỹ thuật và lợi ích vận hành mà Tấm đỡ chịu lực mang lại:
Giảm lực va đập truyền trực tiếp lên băng và kết cấu conveyor.
Giảm hiện tượng võng băng tại khu vực loading zone, giúp duy trì belt line ổn định.
Hỗ trợ tạo mặt đỡ ổn định cho khu vực làm kín, góp phần hạn chế tràn liệu và bụi phát tán.
Giảm nguy cơ vật liệu lọt vào khe giữa băng và kết cấu, từ đó hạn chế hư hỏng băng.
Thiết kế có khả năng điều chỉnh theo trough angle và profile idler, phù hợp nhiều cấu hình conveyor.
Thiết kế hướng đến bảo trì thuận tiện và giảm thời gian dừng máy khi thay impact bar.
6. Năng lực và giải pháp Martin Engineering
Impact Cradle (tấm đỡ chịu lực) là một phần trong nhóm giải pháp Belt Support và Transfer Point của Martin Engineering. Giá trị của giải pháp không chỉ nằm ở thiết bị mà còn ở việc đánh giá đúng nguyên nhân gây hư hỏng tại transfer point và lựa chọn cấu hình phù hợp với điều kiện vận hành.
Khảo sát hiện trạng băng tải và transfer point.
Đánh giá khối lượng cục vật liệu, chiều cao rơi, tốc độ băng và điều kiện tải.
Lựa chọn cấp Impact Cradle phù hợp với lực va đập và cấu hình conveyor.
Kiểm tra khả năng tương thích với trough angle, idler profile, khổ băng và kết cấu hiện hữu.
Tư vấn giải pháp đồng bộ cho transfer point, có thể kết hợp Belt Support với Belt Sealing, Belt Alignment và các giải pháp kiểm soát vật liệu/bụi khi cần.
Hỗ trợ kỹ thuật, lắp đặt và bảo trì theo nhu cầu dự án.
7. Chọn đúng Martin Impact Cradle để bảo vệ cả hệ thống
Một Martin Impact Cradle phù hợp không đơn thuần là một bộ phận đỡ băng. Đó là giải pháp kiểm soát lực va đập tại transfer point, giúp bảo vệ băng, kết cấu và các thiết bị liên quan, đồng thời hỗ trợ giảm tràn liệu và bụi. Từ LD, MD, HD đến High Speed Impact Cradle, Martin Engineering cung cấp nhiều cấp độ giải pháp của Martin Impact Cradle để đáp ứng các điều kiện vận hành khác nhau.
Để lựa chọn chính xác, doanh nghiệp nên cung cấp các thông số: khổ băng, tốc độ băng, năng suất, vật liệu vận chuyển, kích thước/khối lượng cục lớn nhất, chiều cao rơi, góc lòng máng và hình ảnh thực tế khu vực transfer point. Đội ngũ kỹ thuật có thể dựa trên các dữ liệu này để đề xuất cấu hình phù hợp.
8. Focus Engineering – Đồng hành từ khảo sát đến giải pháp Transfer Point hoàn chỉnh
Với kinh nghiệm trong lĩnh vực thiết bị và giải pháp cho hệ thống băng tải công nghiệp, Focus Engineering cung cấp giải pháp Martin® Impact Cradle phù hợp với từng điều kiện vận hành thực tế của khách hàng.
Chúng tôi không chỉ cung cấp thiết bị mà tập trung vào giải pháp tổng thể cho khu vực chuyển tải (Transfer Point), từ khảo sát hiện trạng, đánh giá điều kiện vận hành đến lựa chọn thiết bị, cung cấp và hỗ trợ lắp đặt.
Giải pháp của Focus Engineering bao gồm:
Khảo sát & đánh giá hiện trạng: Kiểm tra cấu hình conveyor, khổ băng, tốc độ băng, năng suất, vật liệu vận chuyển, chiều cao rơi và điều kiện thực tế tại Transfer Point.
Tư vấn lựa chọn Martin Impact Cradle: Xác định dòng LD, MD, HD hoặc High Speed Impact Cradle dựa trên mức độ va đập, tốc độ băng và yêu cầu vận hành.
Thiết kế & lựa chọn cấu hình: Tư vấn trough angle, kích thước, vị trí lắp đặt và khả năng tương thích với kết cấu conveyor hiện hữu.
Giải pháp Transfer Point đồng bộ: Có thể kết hợp Impact Cradle với các giải pháp Belt Support, Belt Sealing, Skirting, Belt Tracking và các thiết bị kiểm soát vật liệu nhằm nâng cao hiệu quả tổng thể.
Cung cấp thiết bị chính hãng Martin Engineering: Đảm bảo sản phẩm phù hợp với yêu cầu kỹ thuật và điều kiện ứng dụng.
Hỗ trợ kỹ thuật & lắp đặt: Hỗ trợ trong quá trình triển khai, hướng dẫn lắp đặt và bảo trì nhằm đảm bảo thiết bị hoạt động đúng thiết kế.
Dịch vụ sau bán hàng: Hỗ trợ kỹ thuật, phụ tùng thay thế và tư vấn tối ưu hóa hệ thống trong quá trình vận hành.
Từ thiết bị đến giải pháp
Mỗi Transfer Point có điều kiện vận hành khác nhau. Vì vậy, Focus Engineering ưu tiên đánh giá ứng dụng thực tế trước khi lựa chọn thiết bị, thay vì chỉ lựa chọn theo khổ băng.
Mục tiêu là xây dựng một giải pháp giúp giảm lực va đập, hạn chế võng băng, giảm tràn liệu, bảo vệ băng tải và kết cấu conveyor, đồng thời giảm thời gian dừng máy và chi phí bảo trì.
Focus Engineering – Cung cấp thiết bị Martin Engineering và giải pháp tối ưu cho hệ thống băng tải công nghiệp.
📞 Bạn cần tư vấn, cung cấp Martin Impact Cradle (tấm đỡ chịu lực)?
