Cấu Tạo Van Phân Phối Liệu (Distributor Valve), Nguyên Lý Hoạt Động Và Ứng Dụng Trong Công Nghiệp

Cấu tạo van phân phối liệu (Distributor Valve) ảnh hưởng trực tiếp đến khả năng phân phối vật liệu chính xác đến nhiều vị trí trong dây chuyền. Hãy cùng Công Ty TNHH KT Tiêu Điểm tìm hiểu nguyên lý hoạt động, ưu điểm, ứng dụng của Distributor Valve và các yếu tố cần xem xét khi thiết kế cho từng loại vật liệu, công suất và điều kiện vận hành.

Trong các nhà máy xi măng, thức ăn chăn nuôi, phân bón, thực phẩm, hóa chất hay khoáng sản, nguyên liệu sau khi được vận chuyển bằng gầu tải, vít tải hoặc hệ thống khí động thường phải đưa đến nhiều silo hoặc nhiều dây chuyền khác nhau. Nếu không có thiết bị phân phối phù hợp, doanh nghiệp sẽ phải lắp nhiều tuyến vận chuyển riêng, làm tăng chi phí đầu tư và khiến hệ thống trở nên phức tạp.

Van phân phối liệu (Distributor Valve) được thiết kế để giải quyết bài toán này. Thiết bị giúp chuyển vật liệu từ một nguồn cấp đến nhiều vị trí khác nhau một cách chính xác, nhanh chóng và hoàn toàn tự động.

Van phân phối liệu (Distributor Valve) là gì ?

Van phân phối liệu (Distributor Valve) là thiết bị cơ khí dùng để định hướng dòng vật liệu từ một cửa vào đến nhiều cửa ra. Khác với van chia liệu (Diverter Valve) thường chỉ chuyển giữa 2 hoặc 3 hướng, van phân phối có thể cấp liệu đến nhiều silo hoặc nhiều máy sử dụng cùng một nguồn nguyên liệu.

Thiết bị thường được lắp ở vị trí cuối của hệ thống vận chuyển, ngay sau gầu tải, vít tải hoặc đường ống vận chuyển khí động.

Ví dụ: Một gầu tải đưa cám thành phẩm lên cao.

Từ đây cần cấp lần lượt vào:

• Silo số 1.
• Silo số 2.
• Silo số 3.
• Silo số 4.

Thay vì lắp 4 tuyến vận chuyển riêng biệt, chỉ cần một van phân phối liệu để điều hướng nguyên liệu đến đúng silo theo yêu cầu.

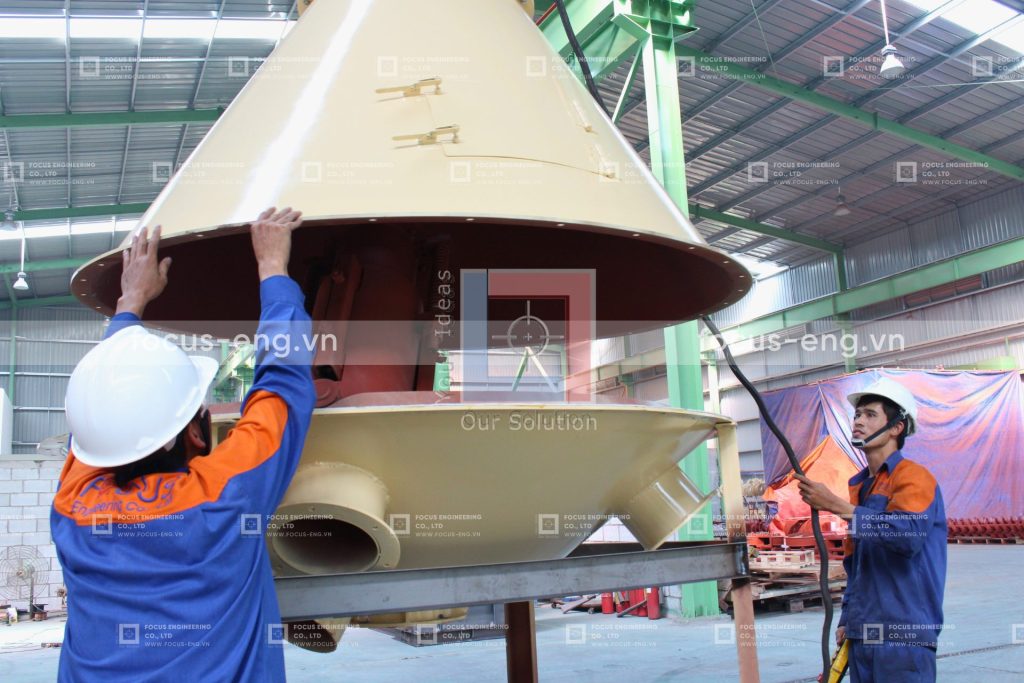

Cấu tạo của van phân phối liệu (Distributor Valve)

Tùy từng nhà sản xuất, thiết kế có thể khác nhau, tuy nhiên van phân phối thường gồm các bộ phận chính sau:

1. Thân van

Thân van là bộ phận chịu lực chính, được chế tạo từ thép carbon hoặc thép không gỉ (Inox 304, Inox 316).

Đây là nơi tiếp nhận vật liệu từ đường cấp và kết nối với các cửa xả.

Đối với các loại vật liệu có tính mài mòn cao như clinker, đá nghiền hoặc khoáng sản, bề mặt bên trong có thể được gia cường bằng thép chống mài mòn hoặc lớp phủ chuyên dụng.

2. Cửa vào (Inlet)

Thông thường van chỉ có một cửa vào, kết nối với:

• Gầu tải.
• Vít tải.
• Băng tải.
• Đường ống khí động.

Nguyên liệu sẽ đi vào thân van qua cửa này.

3. Các cửa ra (Outlet)

Đây là điểm khác biệt lớn nhất của van phân phối.

Van có thể thiết kế:

• 4 cửa.
• 6 cửa.
• 8 cửa.
• 10 cửa.
• 12 cửa.
• Hoặc nhiều hơn theo yêu cầu.

Mỗi cửa ra sẽ nối đến một silo hoặc một thiết bị riêng biệt.

4. Bộ phận phân phối bên trong

Đây là “trái tim” của van.

Bên trong thân van là một máng dẫn liệu hoặc ống dẫn có khả năng xoay đến từng vị trí cửa xả.

Khi bộ phận này xoay đến cửa số 5, toàn bộ vật liệu sẽ chỉ đi vào silo số 5.

Nhờ thiết kế kín, vật liệu không bị rơi sang các cửa khác.

5. Bộ truyền động

Thông thường gồm:

• Động cơ điện.
• Hộp giảm tốc.
• Encoder hoặc cảm biến vị trí.
• Công tắc hành trình.

Bộ truyền động giúp xoay chính xác cơ cấu phân phối đến đúng vị trí theo tín hiệu từ PLC.

6. Hệ thống làm kín

Tùy từng ứng dụng, van sử dụng các loại gioăng làm kín nhằm:

• Hạn chế rò rỉ bụi.
• Ngăn vật liệu lọt vào cơ cấu truyền động.
• Giảm thất thoát nguyên liệu.

7. Hệ thống làm sạch

Tùy từng ứng dụng, van sử dụng hệ thống làm sạch ngăn lẫn liệu giữa các bin.

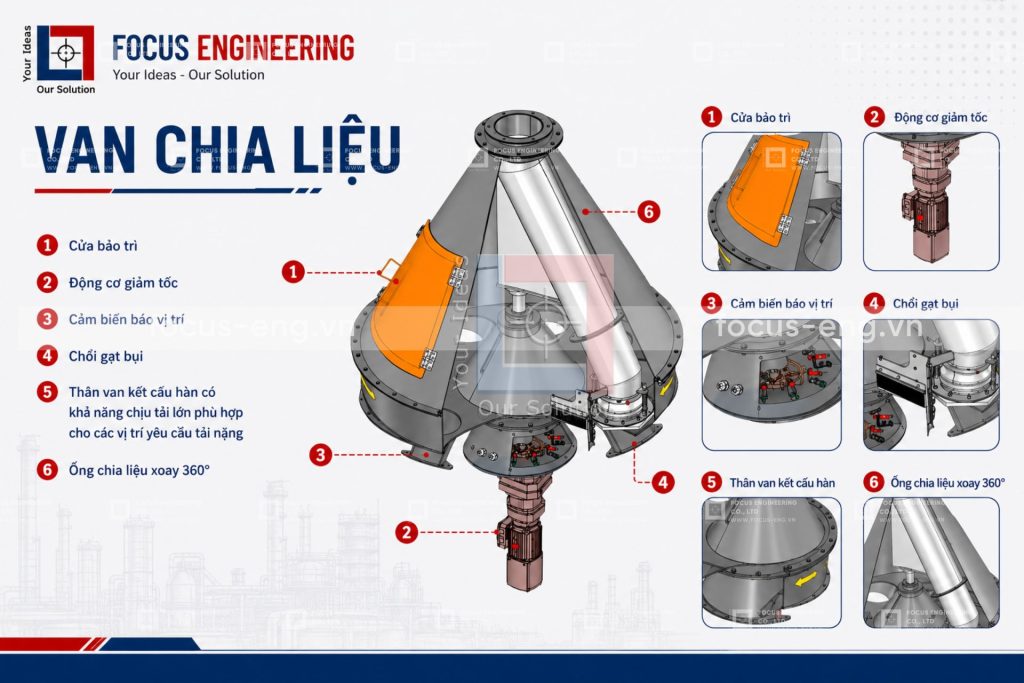

Cấu tạo của van phân phối liệu (Distributor Valve)

Nguyên lý hoạt động van phân phối liệu (Distributor Valve)

Khi hệ thống điều khiển yêu cầu cấp liệu vào một silo cụ thể, PLC sẽ gửi tín hiệu đến động cơ của van.

Động cơ sẽ xoay cơ cấu phân phối đến đúng vị trí cửa xả đã cài đặt.

Sau khi cảm biến xác nhận van đã đến đúng vị trí, hệ thống mới cho phép nguyên liệu đi qua.

Toàn bộ vật liệu sẽ được dẫn đến đúng silo mà không làm lẫn với các tuyến còn lại.

Quá trình này diễn ra hoàn toàn tự động, nhanh và chính xác.

Van phân phối liệu được lắp ở đâu?

Van thường được lắp tại các vị trí như:

• Sau gầu tải.
• Sau vít tải.
• Sau hệ thống vận chuyển khí động.
• Trên đỉnh cụm silo.
• Trước nhiều phễu chứa.
• Trước nhiều dây chuyền đóng bao.
• Trước nhiều máy trộn.

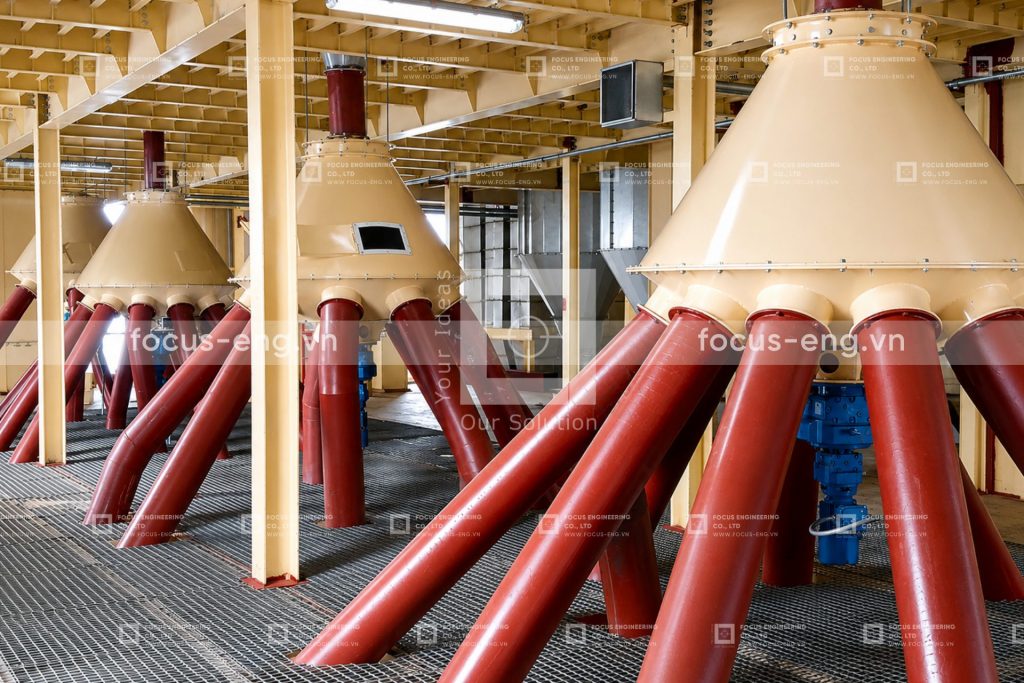

Trong thực tế, thiết bị thường được đặt trên cao để tận dụng trọng lực giúp vật liệu chảy xuống các silo phía dưới.

Các ngành công nghiệp sử dụng van phân phối liệu

Van phân phối liệu phù hợp với hầu hết các loại vật liệu dạng bột, hạt hoặc viên như:

• Xi măng.
• Tro bay.
• Bột đá.
• Than nghiền.
• Thức ăn chăn nuôi.
• Ngô.
• Đậu tương.
• Gạo.
• Phân bón NPK.
• Hạt nhựa.
• Hóa chất dạng bột.
• Khoáng sản.

Ưu điểm của van phân phối liệu

So với việc xây dựng nhiều tuyến cấp liệu độc lập, van phân phối mang lại nhiều lợi ích:

• Tiết kiệm chi phí đầu tư hệ thống.
• Giảm số lượng băng tải, vít tải và đường ống.
• Tăng mức độ tự động hóa.
• Phân phối chính xác đến từng silo.
• Giảm nguy cơ cấp nhầm nguyên liệu.
• Hạn chế phát tán bụi.
• Dễ bảo trì và vận hành.
• Hoạt động ổn định trong môi trường công nghiệp.

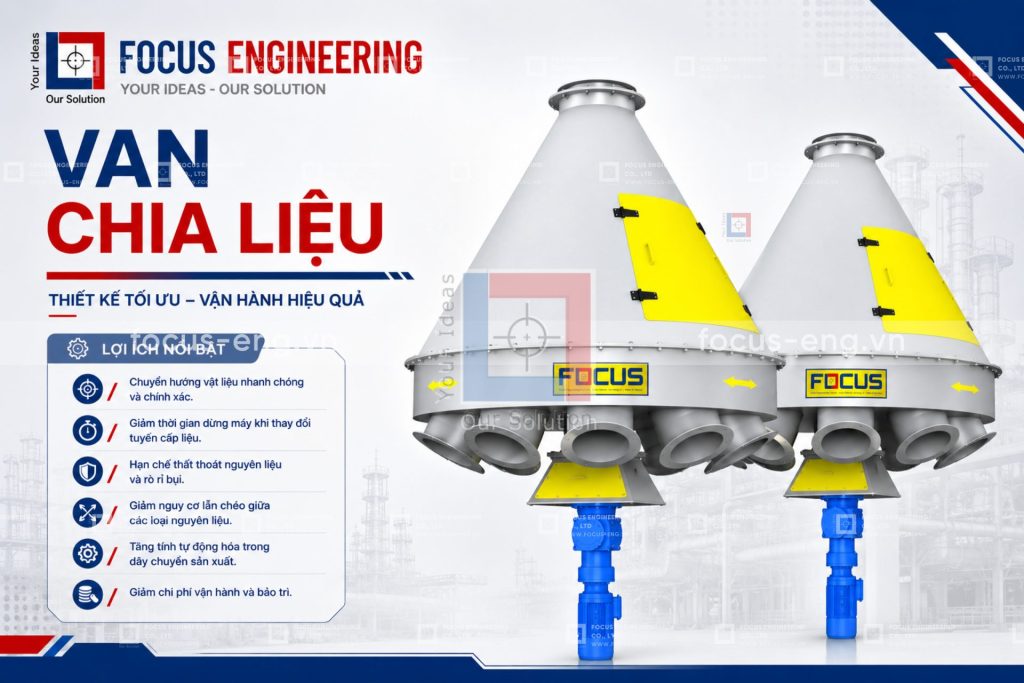

Lợi ích nổi bật Van Phân Phối Liệu (Distributor Valve)

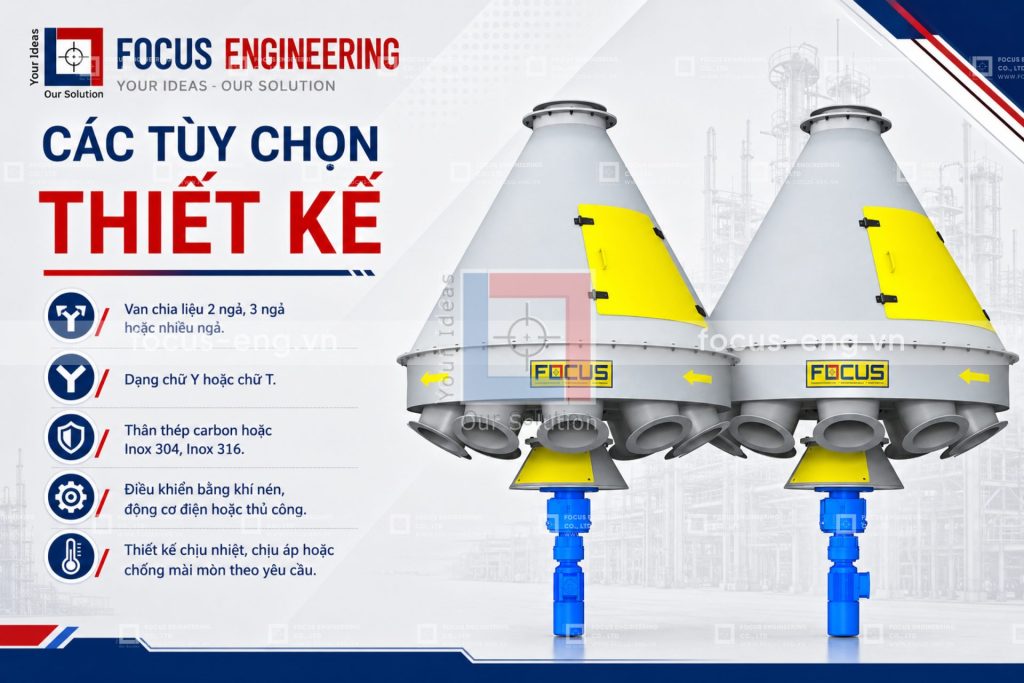

Những thông số cần cung cấp khi lựa chọn van

Để lựa chọn đúng loại van phân phối, khách hàng nên cung cấp các thông tin sau:

• Loại vật liệu.
• Kích thước hạt.
• Khối lượng riêng của vật liệu.
• Năng suất (tấn/giờ).
• Số lượng cửa xả.
• Góc bố trí giữa các cửa.
• Kích thước kết nối.
• Nhiệt độ làm việc.
• Yêu cầu về độ kín.
• Phương thức điều khiển (điện, khí nén hoặc thủ công).

Những thông tin này giúp đơn vị thiết kế lựa chọn kết cấu phù hợp, đảm bảo thiết bị hoạt động ổn định và có tuổi thọ cao.
